FZN21-12户内高压真空负荷开关(熔断路组合电器)

更新:2018-3-7 下午 09:34:11点击:
  • 产品品牌上海山门
  • 产品型号FZN21-12
  • 在线订购
产品介绍

概述
该型高压真空负荷开关及组合电器,适用于三相交流10kV、50Hz的电力系统中,或与成套配电设备及环网开关柜,组合式变站等配套使用,广泛用于城网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电或终端,起着电能的分配、控制和保护作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关,第一部分:额定电压1kV以上52kV以下的高压负荷开关》、IEC20420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804~63kV《交流高压负荷开关》的规定。
本产品具有一开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流(FZN21-12DR/T125-31.5)可开断短路电流和防止设备缺相动行能力,开关有明显可见的隔离断口,配装具有关合能力的接开关及电动弹簧机构,能够远动远控。

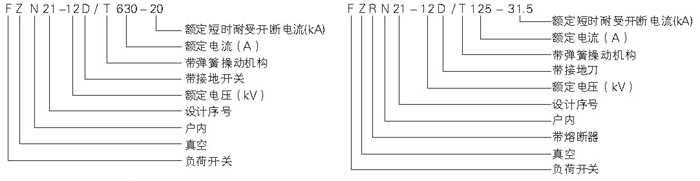

型号及其含义

主要技术参数

序号 项目 单位 参数
FZN21-12D/T630-20 FZRN21-12D/T125-31.5
1 额定电压 kV 12 12
2 额定频率 Hz 50 50
3 额定电流 A 630 125
4 额定绝缘水平 1min工频耐受电压(有效值) kV 真空断口、相间对地42 隔离断口48
雷电单击耐受电压(峰值) kV 真空断口、相间对地75 隔离断口85
5 额定峰值耐受电流 kA 50 -
6 4s额定短路时耐受电流 kA 20 -
7 额定有功负载开断电流 A 630 -
8 额定闭环开断电流 A 630 -
9 额定电缆充电开断电流 A 10 -
10 开断空载变压器空量 kVA 1250 1250
11 额定短路开断电流 kA - 31.5
12 额定转移电流 A - 3150
13 熔断器型号   - SDLAJ-12,SFLAJ-12,SKLAJ-12
14 撞击器输出能量 J - 3-5
15 额定短路关合电流 kA 50 80(预期峰值)
16 接地开关额定耐受电流(峰值) kA 50 50
17 接地开关4s额定短时耐受电流 kA 20 20
18 辅助回路额定电压(DC或AC) V ≌220,≌110 ≌220,≌110
19 机械寿命 10000 10000
